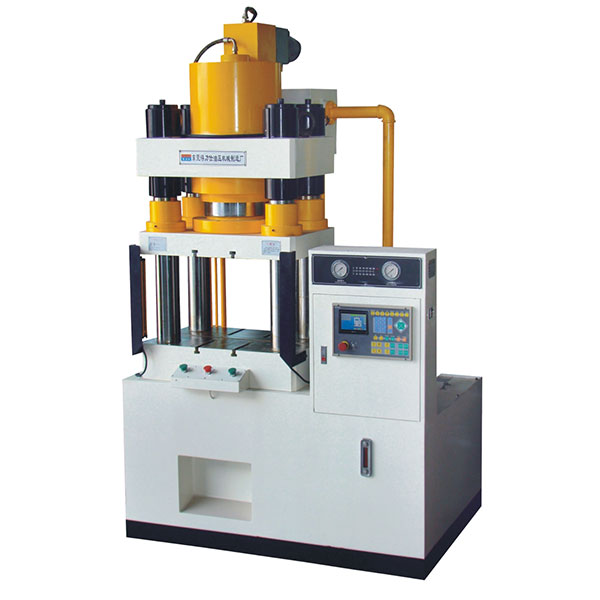

DSBS系列上缸式比例數控油壓機
1、采用內置式快速缸，空行程速度快，生產效率高；
2、方便的手動調整機構可調整壓頭或上工作臺在行程中任意位置壓制，也可在設計行程內任意調整快進和工進行程的長短；
3、壓力可按工藝需要無級調整。
1、金屬或非金屬零件的壓印、成型、淺拉深、整形及壓力裝配等；

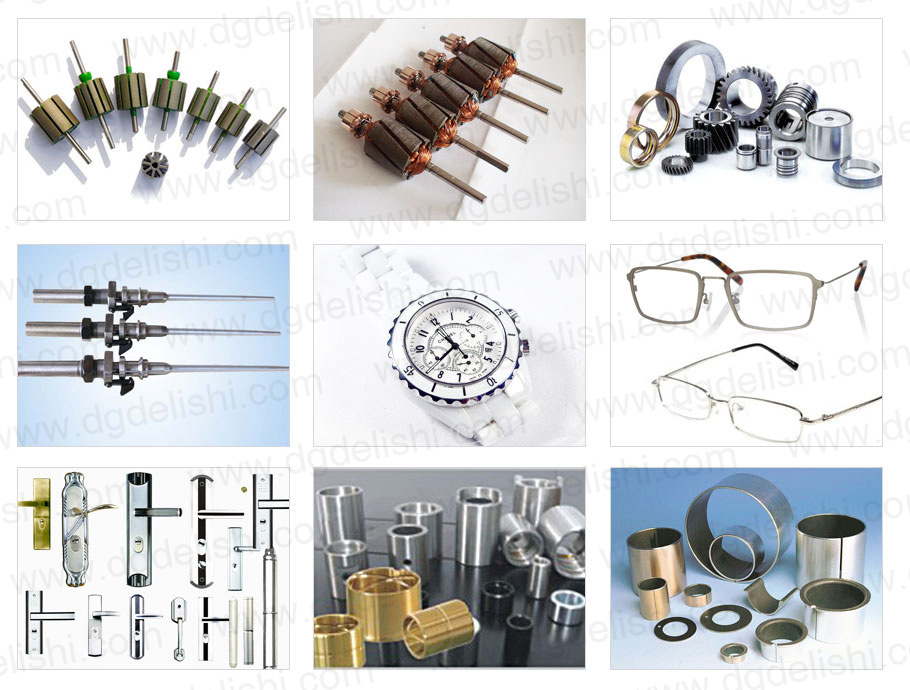

2、可壓制的典型產品有眼鏡、鎖具及五金零件的壓制、電子接插件、電器零件、電機轉、定子壓裝等。
| 型號 | 單位 | 規格 | |||||||||
| DSBS-10 | DSBS-20 | DSBS-50 | DSBS-100 | DSBS-200 | DSBS-300 | DSBS-500 | DSBS-800 | DSBS-1000 | |||
| 主油缸壓力 | ton | 10 | 20 | 50 | 100 | 200 | 300 | 500 | 800 | 1000 | |
| 系統壓力 | Mpa | 13 | 13 | 18 | 20 | 25 | 25 | 25 | 25 | 25 | |
| 最大行程 | mm | 250 | 300 | 300 | 200 | 150 | 150 | 160 | 160 | 250 | |
| 開口高度 | mm | 400 | 450 | 450 | 450 | 450 | 450 | 500 | 700 | 650 | |
| 工作臺距地面高度 | mm | 820 | 820 | 820 | 850 | 850 | 900 | 1000 | 1100 | 1100 | |
| 工作臺有效面績 | 左右（柱內） | mm | 400 | 400 | 450 | 450 | 500 | 550 | 700 | 850 | 950 |
| 前后（邊緣） | mm | 400 | 400 | 450 | 450 | 500 | 650 | 800 | 950 | 1050 | |
| 主缸速度 | 快進 | mm/s | 150 | 130 | 100 | 100 | 100 | 135 | 110 | 110 | 110 |
| 工進 | mm/s | 30 | 20 | 15 | 15 | 15 | 5 | 4 | 3 | 2.5 | |
| 回程 | mm/s | 150 | 130 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |
| 電機功率 | kw | 2.2 | 3 | 4 | 5.5 | 5.5 | 7.5 | 15 | 18.5 | 22 | |
| 機器重量（參考） | kg | 820 | 980 | 1540 | 2680 | 3760 | 4400 | 7200 | 13500 |
17500 |
|
注：以上參數僅供參考，訂貨以合同為準。

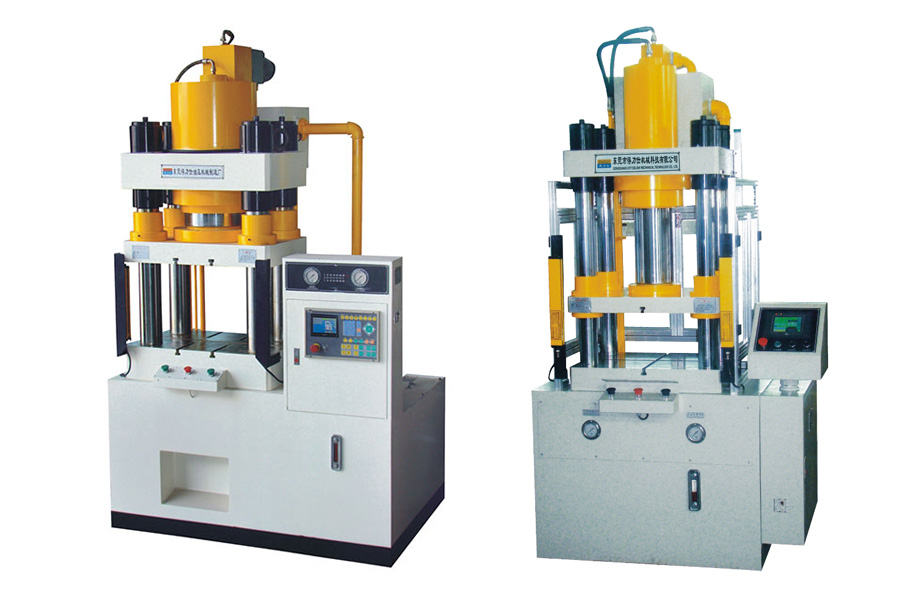

DSBS-A（帶頂出缸）系列上缸式油壓機
可根據客戶的要求加裝頂出缸，其頂出缸的壓力及行程無固定參數，根據產品的要求而定。
