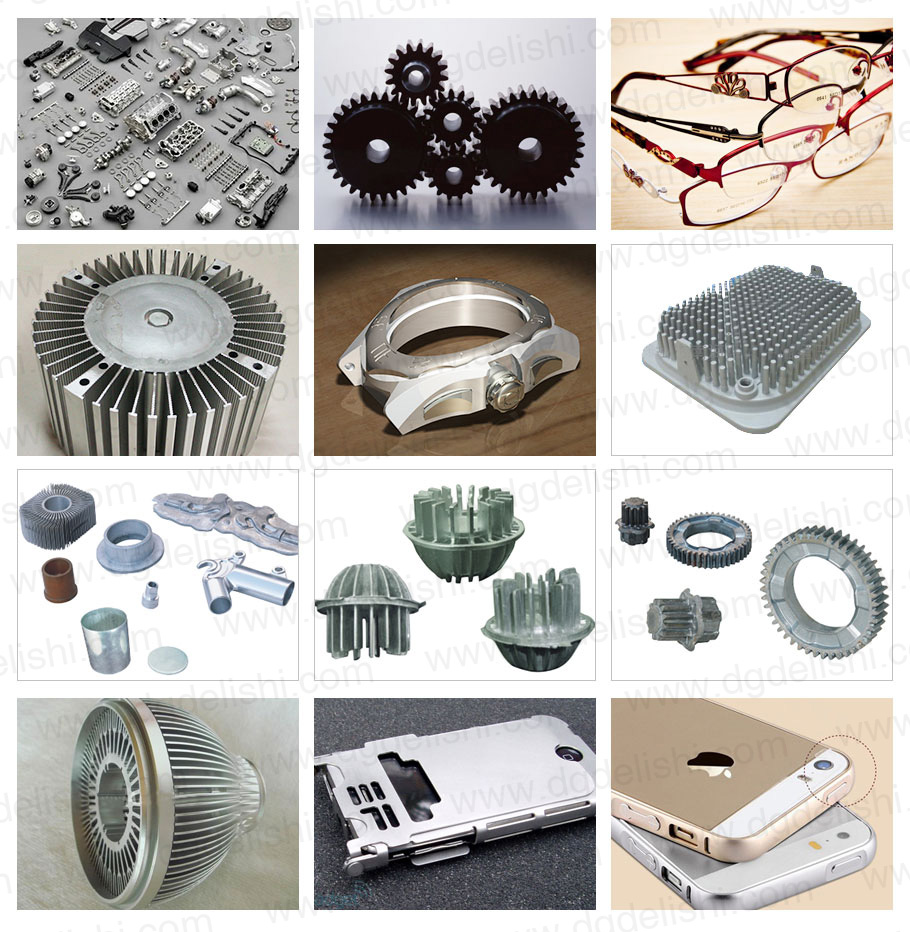

1、主要適用金屬材料的冷鍛,溫鍛及擠壓成型,以及壓印,淺拉伸、落料等用途。如汽車、摩托車、自行車、手機外殼、LED散熱器、表殼、五金工具等;
2、特別適用于精密成型零件。

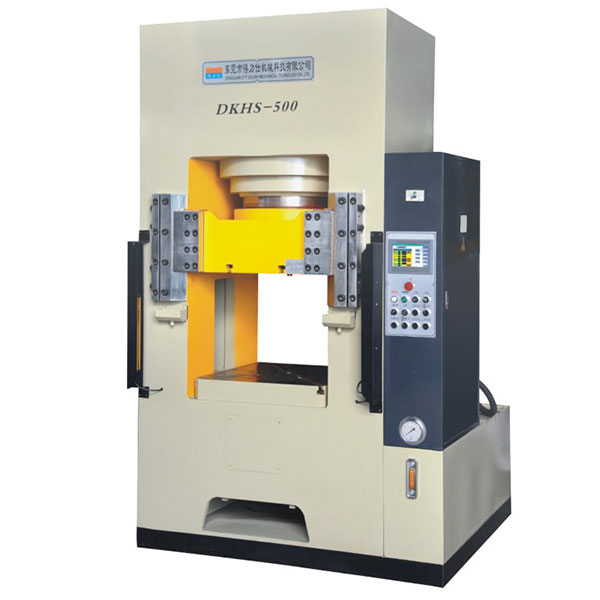

DKHS系列伺服導軌冷擠壓液壓機
一、節能減排:液壓及電控采用智能伺服節能系統,省電50%-70%.
二、安全精密:每臺機器均安裝紅外線安全光柵,有效保護操作人員,伺服智能專利控制,確保機器重復定位精度可達±0.03mm,壓力誤差±1%。
三、故障率低:伺服智能專利控制系統,不做無用功,油溫不易升高,且油路系統內無負壓,較大降低了故障,延長液壓元件的使用壽命,電器
設有故障自動報警及一鍵復位功能。
四、穩定耐用:機架采用整機框架結構,滑塊采用精密導軌導向運行,耐震及抗側壓力強,整機穩定,精密耐用,適用于落料、成型、擠壓等多種工
藝用途。
五、維修方便:整機按不同功能模式、設計成模塊結構,拆裝簡便,一般故障可直接通過觸摸屏觀看,維修簡易。
1、主要適用于金屬材料的冷鍛、溫鍛及擠壓成型,以及壓印、淺拉伸、落料等用途。如汽車、摩托車、自行車、手機外殼、LED散熱器、表殼、五
金工具等;
2、特別適用于精密成型零件。
型號 | 單位 | 規格 | ||||||||||
DKHS-100 | DKHS-200 | DKHS-300 | DKHS-400 | DKHS-500 | DKHS-650 | DKHS-800 | DKHS-1000 | DKHS-1200 | DKHS-1500 | |||
主缸 | 公稱力 | ton | 100 | 200 | 300 | 400 | 500 | 650 | 800 | 1000 | 1200 | 1500 |
行程 | mm | 300 | 400 | 400 | 400 | 500 | 500 | 500 | 500 | 500 | 400 | |
快下速度 | mm/s | 180 | 160 | 160 | 230 | 230 | 170 | 190 | 210 | 190 | 220 | |
壓制速度 | mm/s | 7-15 | 8-17 | 5-12 | 7-18 | 8-16 | 5-12 | 5-12 | 8-16 | 6-15 | 3-13 | |
回程速度 | mm/s | 170 | 150 | 130 | 210 | 200 | 170 | 180 | 210 | 160 | 210 | |
系統壓力 | bar | 240 | 235 | 240 | 240 | 250 | 248 | 240 | 240 | 250 | 240 | |
頂料缸 | 頂出力 | ton | 15 | 30 | 30 | 40 | 40 | 50 | 50 | 60 | 80 | 100 |
行程 | mm | 200 | 200 | 200 | 200 | 250 | 250 | 250 | 250 | 250 | 200 | |
頂桿直徑 | mm | 40 | 50 | 50 | 60 | 60 | 80 | 80 | 80 | 80 | 100 | |
開口高度 | mm | 600 | 700 | 700 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1050 | |
工作臺面積 | 左右 | mm | 500 | 700 | 700 | 800 | 800 | 1000 | 1000 | 1200 | 1300 | 1400 |
前后 | mm | 500 | 700 | 700 | 800 | 800 | 1000 | 1100 | 1200 | 1300 | 1400 | |
電機功率 | KW | 8.6 | 16 | 23.6 | 34.6 | 34.6 | 37 | 60 | 74 | 90 | 110 | |
外型尺寸 | 左右 | mm | 1250 | 1680 | 1680 | 2600 | 2650 | 2940 | 3000 | 3660 | 3800 | 4150 |
前后 | mm | 1430 | 1780 | 1780 | 2100 | 2100 | 2100 | 2300 | 2450 | 2500 | 2680 | |
高度 | mm | 2850 | 3480 | 3500 | 3700 | 4050 | 4100 | 4320 | 4560 | 4720 | 4820 |
