1、金屬或非金屬零件壓印、成型、淺拉伸、整形及壓力裝配等;
2、眼鏡、鐘表、電子插接件成型、電機轉子、錠子、軸套壓裝;
3、對高密度的電路板,排線的模切工藝有較好的效果。
4、特別適用于軸套壓裝,可做到自動檢測報警功能,使產品的合格率達到100%。

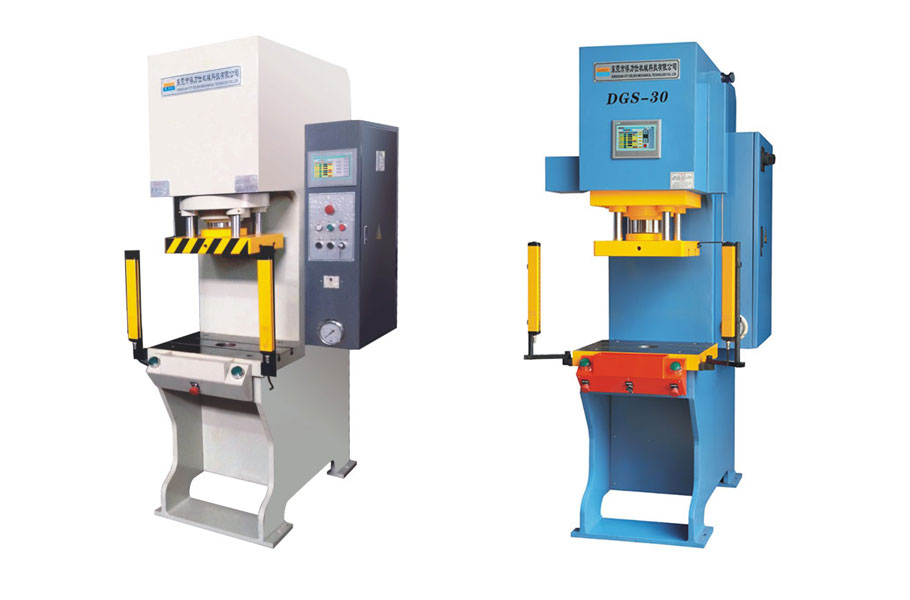

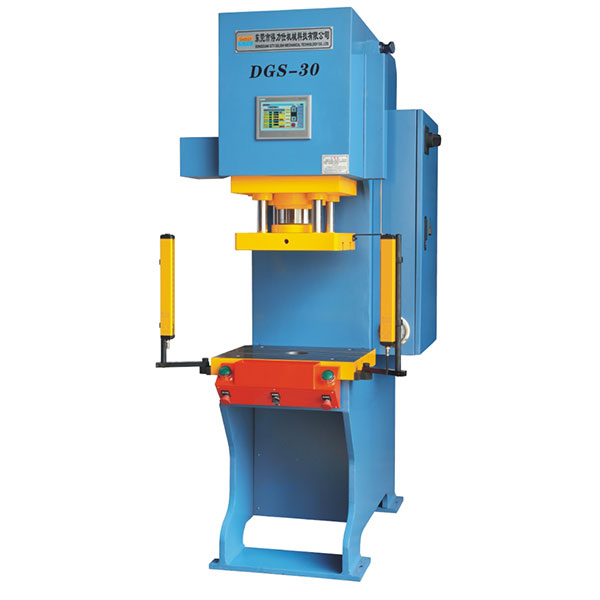

DGS系列C型(弓型)伺服數控油壓機
一、節能減排:液壓及電控采用智能伺服節能系統,省電50%-70%.
二、安全精密:每臺機器均安裝紅外線安全光柵,有效保護操作人員,伺服智能專利控制,確保機器重復定位精度可達±0.03mm,壓力誤差±1% bar.
三、故障率低:伺服智能專利控制系統,不做無用功,油溫不易升高,且油路系統內無負壓,較大降低了故障,延長液壓元件的使用壽命,電器設有
故障自動報警及一鍵復位功能。
四、穩定耐用:機架采用整機框架結構,滑塊采用精密導軌導向運行,耐震及抗側壓力強,整機穩定,精密耐用,適用于落料、成型、擠壓等多種工
藝用途。
五、維修方便:整機按不同功能模式、設計成模塊結構,拆裝簡便,一般故障可直接通過觸摸屏觀看,維修簡易。
1、金屬或非金屬零件壓印、成型、淺拉伸、整形及壓力裝配等;
2、眼鏡、鐘表、電子插接件成型、電機轉子、錠子、軸套壓裝;
3、對高密度的電路板,排線的模切工藝有較好的效果。
4、特別適用于軸套壓裝,可做到自動檢測報警功能,使產品的合格率達到100%。
型號 | 單位 | 規格 | ||||||||
DGS-05 | DGS-10 | DGS-15 | DGS-25 | DGS-35 | DGS-50 | DGS-80 | DGS-100 | |||
公稱壓力 | Ton | 5 | 10 | 15 | 25 | 35 | 50 | 80 | 100 | |
系統最大壓力 | Mpa | 13 | 12 | 15 | 16 | 16 | 20 | 21 | 24 | |
滑塊最大行程 | mm | 180 | 200 | 200 | 250 | 250 | 300 | 300 | 300 | |
開口高度 | mm | 350 | 400 | 400 | 400 | 400 | 550 | 550 | 550 | |
喉深 | mm | 150 | 175 | 175 | 200 | 200 | 300 | 325 | 325 | |
滑塊快下速度 | mm/s | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
滑塊工進速度 | mm/s | 40 | 30 | 25 | 20 | 20 | 20 | 18 | 18 | |
滑塊回程速度 | mm/s | 200 | 200 | 200 | 200 | 180 | 180 | 180 | 180 | |
上工作臺尺寸 | 左右 | mm | / | / | / | / | 400 | 440 | 520 | 520 |
前后 | mm | / | / | / | / | 300 | 340 | 400 | 400 | |
模柄孔尺寸 | mm | Φ30x50 | Φ30x55 | Φ40x60 | Φ40x60 | Φ40x65 | Φ50x70 | Φ60x75 | Φ60x75 | |
工作臺尺寸 | 左右 | mm | 440 | 450 | 450 | 460 | 500 | 700 | 800 | 950 |
前后 | mm | 300 | 350 | 350 | 350 | 400 | 600 | 650 | 650 | |
工作臺距地面高度 | mm | 850 | 850 | 850 | 850 | 850 | 850 | 900 | 900 | |
外型尺寸 | 左右 | mm | 580 | 610 | 620 | 620 | 680 | 720 | 1050 | 1150 |
前后 | mm | 930 | 940 | 1080 | 1100 | 1150 | 1500 | 1750 | 1850 | |
高度 | mm | 1770 | 1880 | 1980 | 2040 | 2050 | 2300 | 2560 | 2560 | |
電機功率 | kw | 2.2 | 3 | 4 | 4 | 5.5 | 7.5 | 11 | 15 | |
機器重量(參考) | kg | 950 | 1020 | 1500 | 2200 | 2800 | 4800 | 6500 | 7500 |
